ZJ20系列电感应加热器
ZJ20X系列轴承加热器 ZJ20K齿轮快速加热器 ZJ20B系列重型加热器

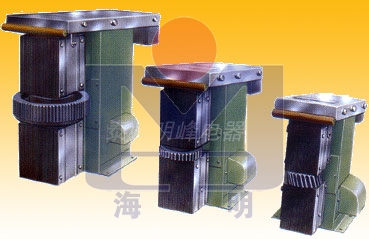

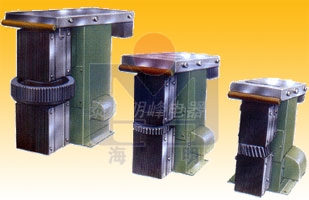

ZJ20K齿轮快速加热器
齿轮快速加热器
ZJ20K-ⅠⅡ
*操作程序
1.按起动按钮,主机通电,这时绿色指示灯亮,红灯熄灭,时间继电器开始记数,单位为秒,工件被加热,
2.按停止按钮前,看准时间记数,随即取出工件,测量其内径端平面处温升是否符合要求,以便套装。
3.连续加热同一规格的工件,将功能选择开关拨到时控位置,设定加热时间,当工件被加热到所设时间即自动关断电源。
4.工作完成后,将功能选择开关拨到停止位置,切断电源。

ZJ20K齿轮快速加热器技术参数

型号技术参数

ZJ20K--I

--II

-III

--IV

--V

--VI

--VII

-IIX

功率(KVA

3.8

5.5

9.5

11.5

22

34

41.5

60

额定电压(V

380

380

380

380

380

380

380

380

额定电流(A

10

15

25

30

60

90

110

160

内径(mm

10-25

10-40

10-70

10-90

30-110

30-110

30-120

30-120

外径(mm)

70

80

100

120

300

450

600

800

宽度(mm

30

35

35

50

50-150

70-170

80-180

90-200

重量(KG

45

58

90

145

205

370

450

500

*安装调试
1:制箱及主机分别安装到合适的地方。主机左右方向应水平,前后垂直方向允许向后倾斜≯3度。
2:按装完成后,在使用前必须按电气原理图复核,接线是否有误。
3:正确无误后,合上开关,接通电源,将功能选择开关拨到手控位置上,这时红色指示灯亮。
4:将被加热工件放置到主机铁蕊中间活动轭铁的下面,轻轻向下移动,使之与工件吻合(若工件厚度尺寸不变,可调节主机后杠杆下面的定位罗钉,使用权轭铁与工件保持2mm间距,以方便连续操作)。至此,调试结束,可投入使用。
